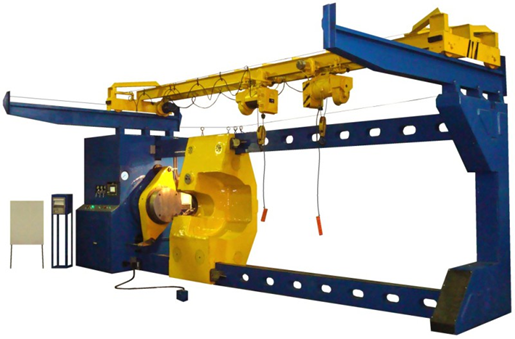

Пресс модели ПА6738 усилием 630 т.с. , предназначен для проведения запрессовочно-выпрессовочных работ. Пресс представляет собой горизонтальную машину, состоящую из неподвижных левой и правой стоек, соединённых между собой двумя тягами, и подвижной (упорной) траверсы.
ПА6738 может применяться для проведения распрессовки деталей широкого диапазона длин, без проведения сложных процедур переналадки оборудования и без использования специальной оснастки.
Основные технические данные и характеристики.
|
Начальное усилие пресса, тс |
630 |
|
Рабочее давление жидкости, кгс/см2 |
200 |
|
Наибольший ход плунжера главного цилиндра, мм |
1000 |
|
Скорость плунжера мм/сек: |
|
|
а) при холостом ходе |
20…30 |
|
б) при рабочем ходе |
1…2,2 |
|
в) при возвратном ходе |
30…45 |
|
Наибольшее расстояние между торцом плунжера и торцом упорной траверсой, мм |
4000
|
|
Величина регулировки расстояния между торцом плунжера и торцом упорной траверсой, мм |
3500 |
|
Наибольший диаметр напрессовываемого изделия, мм |
1600 |
|
Наименьшее расстояние между колесами при распрессовке, мм |
1080 |
|
Скорость передвижения упорной траверсы, мм/сек |
52 |
|
Загрузочное устройство (электроталь) |
|
|
а) тип |
ТЭ-200-511 (или аналог) |
|
б) количество, шт |
2 |
|
в) грузоподъемность электротали, т |
2 |
|
Расстояние от оси плунжера до уровня пола, мм |
1180 |
|
Габариты пресса, мм |
|
|
а) слева - направо |
8330 |
|
б) спереди - назад |
3955 |
|
в) высота (высота над уровнем пола) Масса пресса, кг Масса установки, кг |
3595 26050 27500
|
Комплект поставки:
|
Наименование |
Кол-во, шт./к-т. |
|
Пресс в сборе |
1 |
|
Башмаки |
6 |
|
Шплинт |
4 |
|
Плита |
1 |
|
Руководство по эксплуатации |
1 |
|
Паспорт |
1 |
|
Гидроагрегат |
1 |
|
Электро-шкаф |
1 |
|
Прибор «Давление-Путь» |
1 |
|
Механизм загрузки (тельферная балка с двумя электроталями по 2тн) |
1 |
